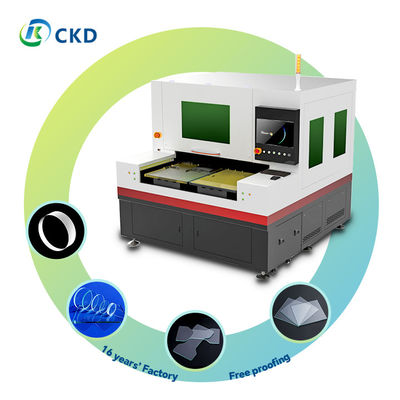

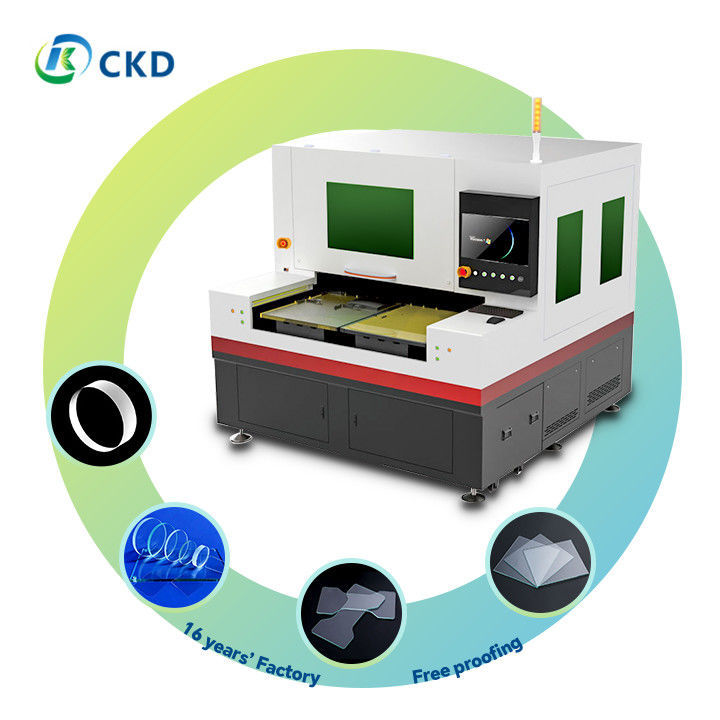

Máquina de corte a laser de vidro de grau industrial com motor linear XY e motor de acionamento de escala de grade óptica

Descrição do produto:

A Máquina de Corte a Laser Avançada é equipada com uma fonte de laser de alta potência para desempenho de corte superior. O laser tem um design pulsado de alta frequência de ponta, tornando-o ideal para aplicações industriais de precisão. A máquina tem capacidades versáteis de manuseio de materiais e pode processar uma ampla gama de materiais, incluindo metais e não metais. As capacidades de corte são multifuncionais, suportando corte contínuo de folhas, corte de precisão de ponto único e corte eficiente de tiras.

O controle do eixo X/Y da máquina utiliza servomotores DC de alta precisão e codificadores ópticos ultrafinos de 0,1 μm, garantindo precisão inigualável. A máquina também possui controle de movimento inteligente com funcionalidade de acompanhamento de foco automático e controle de perfuração dinâmico para corte eficiente e preciso. Além disso, a incorporação de um sistema de câmera CCD premium permite monitoramento visual em tempo real, reconhecimento de padrões e detecção de pontos de marcação.

A máquina ostenta capacidades impressionantes de alcance de corte, atendendo a uma ampla gama de aplicações industriais com a capacidade de processar materiais de até 19 mm de espessura. Os componentes projetados com precisão da base do motor e da plataforma óptica são construídos com granito natural, projetados para estabilidade superior e resistência à vibração, e garantem precisão mantida ao longo do tempo.

A Advanced Laser Cutting Machine é amigável ao usuário, fácil de operar e reduz substancialmente o desperdício de material devido ao corte preciso. Adequada para execuções de produção em pequena escala e em grande volume, a máquina tem baixos requisitos de manutenção, garantindo confiabilidade a longo prazo.

Características:

Parâmetros técnicos:

O tipo de laser usado varia de acordo com o modelo, mas todos os modelos utilizam um laser de fibra de pulso ultracurto. A potência média dos nossos lasers é de 50 W, com opções de 10 W, 20 W, 30 W, 60 W e 80 W também disponíveis. Nossos lasers operam em um comprimento de onda de 1064 nm, com um segundo harmônico em 532 nm. A largura do pulso é menor que 10 picossegundos, e a taxa de repetição é ajustável de 1 Hz a 1000 kHz. Nossos lasers também têm uma qualidade de feixe quase limitada por difração com um valor M² menor que 1,2.

Nossos lasers oferecem desempenho de corte preciso, com uma precisão de posicionamento de ±2μm em toda a área de trabalho. A repetibilidade é de ±1,5μm, com precisão angular de ±16 segundos de arco. A velocidade máxima de corte é de até 1000 mm/s. Nossos lasers podem cortar vidro ultrafino de até 1 mm e vidro padrão de até 19 mm (dependendo das propriedades do material e dos requisitos de corte). A largura mínima da linha é ≤30μm, e o diâmetro mínimo do furo é ≤20μm.

Oferecemos modelos de plataforma única e dupla. O tamanho da área de trabalho varia de acordo com o modelo, com opções de 400x500mm, 600x700mm e 600x900mm para cada plataforma nos modelos de plataforma dupla. O modelo de plataforma única tem opções de 400x500mm, 600x700mm ou 600x900mm.

Nossos lasers têm um consumo de energia de 150 W, com 250 W/350 W em standby. A tensão de entrada é AC220 V ± 10%, e a frequência é de 50-60 Hz.

O tamanho de nossas máquinas varia de acordo com o modelo, com o comprimento variando de 1600 mm a 2550 mm, a largura variando de 1700 mm a 2080 mm e a altura medindo 1960 mm. O peso varia de 3500 kg a 5000 kg, dependendo do modelo.

Nossos lasers incluem um sistema de resfriamento de água integrado para estabilidade térmica. Também usamos um sistema de controle CNC avançado com capacidades de processamento de alta velocidade. Nossos lasers vêm com software de otimização de corte proprietário e um gabinete de segurança de laser Classe 1 com botões de parada de emergência.

Nossos lasers exigem uma temperatura operacional de 18-28°C (64-82°F) e níveis de umidade de 40-70% sem condensação. A estabilidade de potência pode flutuar até ±5% no máximo.

Oferecemos várias atualizações opcionais, incluindo um sistema de visão aprimorado para alinhamento automático, um sistema automatizado de carga/descarga de material, projetos de fixação personalizados para aplicações específicas e pacotes de garantia e serviço estendidos. Observe que as especificações podem variar ligeiramente com base em configurações específicas e melhorias contínuas do produto. Consulte nossa equipe técnica para obter as informações mais atualizadas e opções de personalização.

Aplicações:

Nossa avançada máquina de corte a laser foi projetada para atender a uma ampla gama de necessidades industriais, oferecendo precisão e eficiência em vários materiais e aplicações:

• Ideal para criar painéis de instrumentos de alta precisão, painéis e interfaces de controle
• Capaz de manusear materiais de espessura fina a média com precisão excepcional

• Vidro ultrafino:Corte preciso de folhas de vidro delicadas para dispositivos eletrônicos
• Vidro Branco:Processamento limpo e preciso para aplicações decorativas e arquitetônicas
• Vidro com alto teor de borosilicato:Corte especializado para equipamentos de laboratório e produtos resistentes ao calor
• Vidro de quartzo:Corte de precisão para componentes ópticos e necessidades da indústria de semicondutores

• Feito sob medida para cortar placas de PCB, circuitos flexíveis e outros substratos eletrônicos
• Garante bordas limpas e impacto térmico mínimo em materiais eletrônicos sensíveis

• Lapidação de safira:Para mostradores de relógio, lentes de câmera de smartphone e telas de última geração
• Moldagem de precisão de pedras preciosas:Criação de designs complexos em pedras preciosas e semipreciosas
• Fabricação de componentes de LED:Corte de pastilhas de safira para produção de LED

• Capaz de processar vários componentes LCD, incluindo:
  • Películas condutoras de ITO (óxido de índio e estanho)
  • Filtros de cor RGB
  • Películas polarizadoras
• Garante um corte preciso sem danificar materiais delicados de exibição

• Corte preciso de vidro óptico K9 para lentes e prismas de alta qualidade
• Moldagem de precisão de filmes ópticos para diversas aplicações industriais e científicas

• Microcorte de peças pequenas e complexas para as indústrias médica e aeroespacial
• Corte de formas personalizadas para designs e protótipos de produtos exclusivos
• Processamento de materiais multicamadas para produtos compostos

A versatilidade do nosso sistema de corte a laser o torna uma ferramenta inestimável em vários setores, desde eletrônicos de consumo até pesquisa científica avançada, garantindo resultados de alta qualidade e processos de produção eficientes.
